Расчет и подбор электрооборудования станции

Оглавление

1. Составить
схему распределения электрической энергии для питания местной и удаленной
нагрузок. выбираем число подстанций и РУ

2. Выбор числа
и мощности рабочих трансформаторов с учетом систематических и аварийных
перегрузок

3. Выбор
трансформаторов собственных нужд

5. определить
расчетные условия для выбора электрических аппаратов и проводников по
продолжительным режимам работы

6. Расчетные
зоны по токам к.з. для станции и нагрузок

7. рассчитать
токи к.з. для проверки электрических аппаратов и проводников по условиям к.з.1

8. выбрать и
проверить основное электрооборудование станции

9. Выбрать и
проверить измерительные трансформаторы тока и напряжения для одной из секций
(или СШ) РУ

10. Проверить
трансформаторы собственных нужд по условиям самозапуска

Литература

1. Составить схему распределения электрической энергии для питания
местной и удаленной нагрузок. выбираем число подстанций и РУ

КЭС строятся по возможности ближе к местам добычи
топлива. Выработанную электроэнергию выдают в сеть 110-750 кВ. Так как Вблизи
КЭС нет потребителей местной нагрузки, а питание удаленной нагрузки можно
осуществить на напряжении электрической системы, тогда эту схему можно
выполнить с одним распределительным устройством высокого напряжения 220 кВ.

Схемы КЭС выполняются из ряда блочных агрегатов (котел — турбогенератор —
повышающий трансформатор) мощностью от 200 до 1200 МВт. Так как число
генераторов КЭС может равняться 4-6, тогда при мощности станции 1450 МВА её
будет обеспечивать 4 турбогенератора ТГВ — 300 — 2УЗ, при этом перегрузка
блочных трансформаторов Т1-Т4 недопустима

резервное питание секций с.н. осуществляется от
резервных магистралей, связанных с пускорезервными трансформаторами с.н.
резервные магистрали для увеличения гибкости и надежности секционируются
выключателями через каждые два-три энергоблока. Число резервных трансформаторов
с.н. на блочных КЭС без генераторных выключателей принимается: 1 — при 2
блоках, 2 — при числе энергоблоков от 3 до 6, так как у нас число генераторов и
рабочих трансформаторов собственных нужд равно 4 тогда Число резервных
трансформаторов с.н.

С местной нагрузкой РУВН связывает двухтрансформаторная подстанция с
трансформаторами ТРДН с расщепленной обмоткой НН.

С удаленной нагрузкой РУВН связывает двухтрансформаторная подстанция
(трансформаторы ТРДН с расщепленной обмоткой НН)

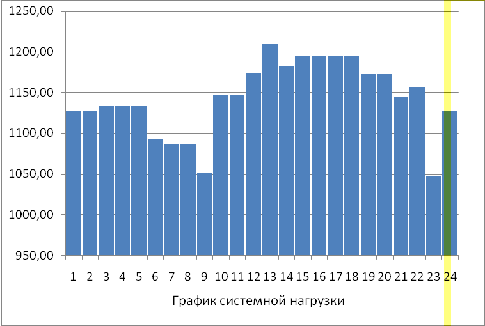

Построение графиков активной и реактивной мощностей, передаваемых в
систему и трансформаторов ПС.

Мощность СН:

где: Рi — i-ая ступень графика работы генераторов, МВт

Pсн i — i-ая ступень мощности, потребляемая схемой СН, МВт

Pсн max — максимальная мощность потребляемая
схемой СН, МВт

Pуст —
установленная мощность генератора, МВт

Согласно для КЭС, работающей на угле:

Pснmax=6% Кс=0,9

Расчет полной мощности системы

где: Рсети, Qсети — активная и реактивная мощности сети;

Рсн, Qсн —
активная и реактивная нагрузки собственных нужд блоков, присоединенных к шинам
СН;

Рмест, Qмест — активная и реактивная мощность
местной нагрузки;

Руд, Qуд — активная и реактивная мощность
местной нагрузки.

Таблица 1

Расчетные значения
мощностей

Pсети

Qсети

Pсн

Qсн

Pст

Qст

Sст

Pмест

Qмест

Sмест

Pуд

Qуд

Sуд

Sсист

1143,72

553,93

71,67

34,71

1072,05

519,22

1191,17

32,64

29,14

40,8

18,1

14,52

23,2

1021,31

475,56

1127,17

1143,72

553,93

71,67

34,71

1072,05

519,22

1191,17

32,64

29,14

40,8

18,1

14,52

23,2

1021,31

475,56

1127,17

1143,72

553,93

71,67

34,71

1072,05

519,22

1191,17

32,64

29,14

40,8

13,57

10,98

17,4

1025,84

479,1

1132,97

1143,72

553,93

71,67

34,71

1072,05

519,22

1191,17

32,64

29,14

40,8

13,57

10,98

17,4

1025,84

479,1

1132,97

1143,72

553,93

71,67

34,71

1072,05

519,22

1191,17

32,64

29,14

40,8

13,57

10,98

17,4

1025,84

479,1

1132,97

1143,72

553,93

71,67

34,71

1072,05

519,22

1191,17

65,28

58,27

81,6

13,57

10,98

17,4

993,2

449,97

1092,17

1143,72

553,93

71,67

34,71

1072,05

519,22

1191,17

65,28

58,27

81,6

18,1

14,52

23,2

988,67

446,43

1086,37

1143,72

553,93

71,67

34,71

1072,05

519,22

1191,17

65,28

58,27

81,6

18,1

14,52

23,2

988,67

446,43

1086,37

1143,72

553,93

71,67

34,71

1072,05

519,22

1191,17

65,28

58,27

81,6

45,21

36,3

961,56

424,65

1051,57

1270,8

615,48

76,248

36,93

1194,552

578,55

1327,28

97,92

87,41

122,4

45,21

36,3

1051,422

454,84

1146,88

1270,8

615,48

76,248

36,93

1194,552

578,55

1327,28

97,92

87,41

122,4

45,21

36,3

1051,422

454,84

1146,88

1270,8

615,48

76,248

36,93

1194,552

578,55

1327,28

76,16

67,99

95,2

45,21

36,3

1073,182

474,26

1174,08

1270,8

615,48

76,248

36,93

1194,552

578,55

1327,28

76,16

67,99

95,2

18,1

14,52

23,2

1100,292

496,04

1208,88

1270,8

615,48

76,248

36,93

1194,552

578,55

1327,28

97,92

87,41

122,4

18,1

14,52

23,2

1078,532

476,62

1181,68

1270,8

615,48

76,248

36,93

1194,552

578,55

1327,28

87,04

77,7

108,8

18,1

14,52

23,2

1089,412

486,33

1195,28

1270,8

615,48

76,248

36,93

1194,552

578,55

1327,28

87,04

77,7

108,8

18,1

14,52

23,2

1089,412

486,33

1195,28

1270,8

615,48

76,248

36,93

1194,552

578,55

1327,28

87,04

77,7

108,8

18,1

23,2

1089,412

486,33

1195,28

1270,8

615,48

76,248

36,93

1194,552

578,55

1327,28

87,04

77,7

108,8

18,1

14,52

23,2

1089,412

486,33

1195,28

1270,8

615,48

76,248

36,93

1194,552

578,55

1327,28

87,04

77,7

108,8

36,19

29,04

46,4

1071,322

471,81

1172,08

1270,8

615,48

76,248

36,93

1194,552

578,55

1327,28

87,04

77,7

108,8

36,19

29,04

46,4

1071,322

471,81

1172,08

1270,8

615,48

76,248

36,93

1194,552

578,55

1327,28

108,8

97,12

136

36,19

29,04

46,4

1049,562

452,39

1144,88

1270,8

615,48

76,248

36,93

1194,552

578,55

1327,28

108,8

97,12

136

27,14

21,78

34,8

1058,612

459,65

1156,48

1143,72

553,93

71,67

34,71

1072,05

519,22

1191,17

87,04

77,7

108,8

27,14

21,78

34,8

957,87

419,74

1047,57

1143,72

553,93

71,67

34,71

1072,05

519,22

1191,17

32,64

29,14

40,8

18,1

14,52

23,2

1021,31

475,56

1127,17

30357,50

2162,40

765,60

27429,50

2. Выбор числа и мощности рабочих трансформаторов с учетом
систематических и аварийных перегрузок

1) Выбор трансформаторов связи генераторов с системой Т1, Т2, Т3, Т4.
Число трансформаторов будет равняться числу генераторов на ЭС.

Мощность трансформатора:

выбираем трансформатор: ТДЦ — 400000/220

Uномвн=242
кВ; Uномнн=20 кВ; Uк%=11%

Трансформатор на аварийную и систематическую перегрузку не проверяем.

). Выбор трансформатора для местной нагрузки Т5, Т6.

Выбираем трансформатор: ТРДН — 63000/220

Uномвн=230
кВ; Uномнн=6,3 кВ; Uк%: ВН — НН=11,5%

ВН — НН1=21%

НН1 — НН2=28%

Проверяем на систематическую перегрузку:

Определяем начальную эквивалентную нагрузку:

Определяем максимальную эквивалентную нагрузку:

Определяем коэффициент начальной эквивалентной нагрузки:

Определяем коэффициент максимальной эквивалентной нагрузки:

Сравниваем это

Проверяем на аварийную перегрузку:

3) Выбор трансформатора для удаленной нагрузки Т7, Т8.

Выбираем трансформатор:

ТРДН — 32000/220

Uномвн=230
кВ; Uномнн=6,3 кВ; Uк%: ВН — НН=11,5%

ВН — НН1=21%

НН1 — НН2=25%

Проверяем на систематическую перегрузку:

Определяем начальную эквивалентную нагрузку:

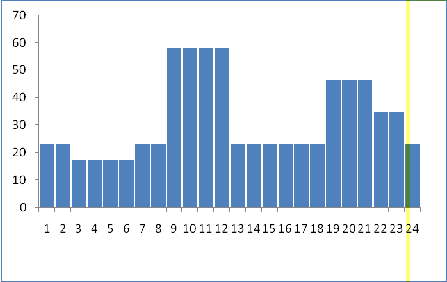

максимальной эквивалентной нагрузки не будет, так как мощность двух
трансформаторов превышает максимальное значение нагрузки Sуд=58 МВА:

Определяем коэффициент начальной эквивалентной нагрузки:

Проверяем на аварийную перегрузку:

3. Выбор трансформаторов собственных нужд

Мощность трансформаторов собственных нужд:

выбираем трансформатор: ТРДН — 25000/35

Uномвн=20
кВ; Uномнн=6,3 кВ;

к%: ВН — (НН1+НН2)=10,5%

ВН — НН1=19%

НН1 — НН2=30%

Для 4 генераторов намечаем 2 одинаковых ПРТСН

Мощность их возьмем чуть выше , чем у ТСН

ТРДН — 32000/220

Uномвн
= 230 кВ; Uномнн =
6,3 кВ; Uк%: ВН — НН=11,5%

ВН — НН1= 21%

НН1 — НН2= 25%

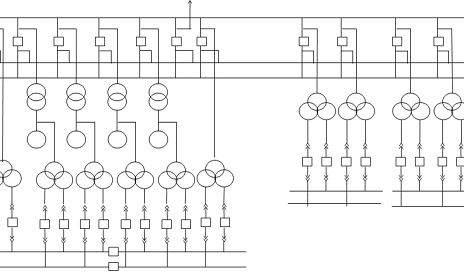

4. главная схема электрических соединений станции, РУ

5. определить расчетные условия для выбора электрических аппаратов и
проводников по продолжительным режимам работы.

1) Станция

Ток от генераторов:

ток в систему СН от РТСН

Ток в систему СН от ПРТСН

ток на РУВН от генератора через понижающий трансформатор

2). Местная нагрузка

нагрузка трансформатор проводник электрооборудование

Форсированный режим

3) Удаленная нагрузка

Форсированный режим

Выбор количества линий и их сечений в систему по току.

Определяем максимальный ток системы:

где: Sсист max — максимальная мощность в систему,
МВА

U —
номинальное напряжение системы, кВ

Определяем время использования максимума

выбираем сталеалюминевый провод АС 240/32

Iдоп=0,605 кА; xуд=0,4; rуд=0,131

Число линий в систему рассчитываем по формуле:

Принимаем n=6

Так как при форсированном режиме ток будет больше допустимого значение,
тогда увеличим количество линий в систему n=8

Выбор сечений линий на уделенную нагрузку.

выбираем сталеалюминевый провод АС10/1,8

Число линий в систему рассчитываем по формуле:

Принимаем n=1

Так как на стороне ВН у нас напряжение 220кВ, а в соответствии с
принципами унификации электрических сетей 110-330 кВ номинальное сечение у
проводов на 220 кВ должно быть 240-400 мм2. Поэтому выбираем
сталеалюминевый провод сечением 240 — АС 240.

Число линий на удаленную нагрузку n=2

Iдоп=0,605 кА; xуд=0,4 ; rуд=0,131

6. Расчетные зоны по токам к.з. для станции и нагрузок

7. рассчитать токи к.з. для проверки электрических аппаратов и
проводников по условиям к.з.

Точка К1

Рассчитываем токи к.з. с помощью приближенного привидения в о. е.

Sб=1000
МВА; Ес=1; cosφ=0,85

генератор: Та=0,32, Куд=1,97 Система: Та=0,04, Куд=1,78

tотк=0,2 c.;

Точка К2

; Eг=1,07

Та=0,15, Куд=1,935

tотк=0,12
c.;

Точка К3

; Eг=1,07;

генератор: Та=0,1, Куд=1,9 Система: Та=0,5, Куд=1,98, tотк=4 c.;

Точка К4

; Eг=1,07; Ег=1

Та=0,1, Куд=1,9 tотк=0,12 c.;

Точка К5

; ; Ег=1;

Та=0,05, Куд=1,82, tотк=0,3 c.

Точка К6

; Ег=1;

Та=0,1, Куд=1,904, tотк=0,3 c.

8. выбрать и проверить основное электрооборудование станции

Расчетные данные. место установки.

Каталожные данные

Выключатель

Разъединитель

РУВН в систему

У-220-1000-25

РДЗ — 220/2000

Uуст = 220 кВ Imax = 0,95 кА Iк.з. = 21,9 кА iу =
57,25 кА Bк =129,49 кА2с

Uном=220 кВ Iном= 1 кА Iотк.ном.= 25 кА
i дин.=64 кА Bк=1875 кА2с

РУВН — местная нагрузка

У-220-1000-25

РДЗ — 220/2000

Uуст = 220 кВ Imax = 0,16 кА Iк.з. = 21,9 кА iу =
57,25 кА Bк =129,49 кА2с

Uном=220 кВ Iном= 1 кА Iотк.ном.= 25 кА
i дин.=64 кА Bк=1875 кА2с

Uном=220 кВ Iном= 2 кА i дин.=100 кА Bк=4800 кА2с

РУВН — удаленная нагрузка

У-220-1000-25

РДЗ — 220/2000

Uуст = 220 кВ Imax = 0,08 кА Iк.з. = 21,9 кА iу =
57,25 кА Bк =129,49 кА2с

Uном=220 кВ Iном= 1 кА Iотк.ном.= 25 кА
i дин.=64 кА Bк=1875 кА2с

Uном=220 кВ Iном= 2 кА i дин.=100 кА Bк=4800 кА2с

РУВН на ПРТСН

У-220-1000-25

РДЗ — 220/2000

Uуст = 220 кВ Imax = 0,08 кА Iк.з. = 4,33 кА iу =
10,88 кА Bк =6,53 кА2с

Uном=220 кВ Iном = 1 кА Iотк.ном. = 25
кА i дин.=64 кА Bк=1875 кА2с

Uном=220 кВ Iном= 2 кА i дин.=100 кА Bк=4800 кА2с

РУНН на РТСН

ВЭВ — 6 — 3200 — 40

РВР — 10/2500

Uуст = 6,3 кВ Imax = 2,29 кА Iк.з. = 30,73 кА iу =
84,08 кА Bк =254,97 кА2с

Uном=6 кВ Iном = 3,2 кА Iотк.ном.
= 40 кА i дин. = 128 кА Bк=6400 кА2с

Uном=10 кВ Iном= 2,5 кА i дин.=125 кА Bк=8100 кА2с

РУНН на ПРТСН

ВМПЭ — 10 — 3150 — 31,5

РВР — 10/4000

Uуст = 6,3 кВ Imax = 2,93 кА Iк.з. = 4,33 кА iу =
10,88 кА Bк =6,53 кА2с

Uном=10 кВ Iном = 3,15 кА Iотк.ном.
= 31,5 кА i дин.= 80 кА Bк=3969 кА2с

Uном=10 кВ Iном= 4 кА i дин.=125 кА Bк=8100 кА2с

РУНН — местная нагрузка

ВМПЭ — 10 — 3150 — 31,5

РВР — 10/4000

Uуст = 6,3 кВ Imax = 2,88 кА Iк.з. = 7,62 кА iу =
19,61 кА Bк =20,32 кА2с

Uном=10 кВ Iном = 3,15 кА Iотк.ном.
= 31,5 кА i дин.= 80 кА Bк=3969 кА2с

Uном=10 кВ Iном= 4 кА i дин.=125 кА Bк=8100 кА2с

РУНН — удаленная нагрузка

ВМПЭ — 10 — 3150 — 31,5

РВР — 10/4000

Uуст = 6,3 кВ Imax = 1,46 кА Iк.з. = 4,04 кА iу =
10,88 кА Bк =6,53 кА2с

Uном=10 кВ Iном = 3,15 кА Iотк.ном.
= 31,5 кА i дин.= 80 кА Bк=3969 кА2с

Uном=10 кВ Iном= 4 кА i дин.=125 кА Bк=8100 кА2с

РУНН — местная нагрузка (секция)

ВМПЭ — 10 — 1600 — 20

РВР — 10/2000

Uуст = 6,3 кВ Imax = 1,44 кА Iк.з. = 7,62 кА iу =
19,61 кА Bк =20,32 кА2с

Uном=10 кВ Iном = 1,6 кА Iотк.ном.
= 20 кА i дин.= 52 кА Bк=3200 кА2с

Uном=10 кВ Iном= 2 кА i дин.=115 кА Bк=8100 кА2с

РУНН — удаленная нагрузка (секция)

ВМПЭ — 10 — 1600 — 20

РВР — 10/2000

Uуст = 6,3 кВ Imax = 0,73 кА Iк.з. = 4,04 кА iу =
10,88 кА Bк =6,53 кА2с

Uном=10 кВ Iном = 1,6 кА Iотк.ном.
= 20 кА i дин.= 52 кА Bк=3200 кА2с

Uном=10 кВ Iном= 2 кА i дин.=115 кА Bк=8100 кА2с

9. выбрать и проверить измерительные трансформаторы тока и
напряжения для одной из секций (или СШ) РУ.

Выбор и проверка трансформаторов тока и напряжения в цепи генератора
ТГВ-300-2УЗ.

выбираем трансформатор тока ТШ20/10Р

r2ном=1,2; Kтер=20; tтер=3 с. l=40 м.

Расчетные данные

Каталожные данные

Uуст=20 кВ Imax=9,12 кА

Uном=20 кВ Iном=10,2 кА

Вторичная нагрузка трансформатора тока

Прибор

Тип

Нагрузка фазы, ВА

Ваттметр Варметр Счетчик активной мощности Амперметр
регистр. Ваттметр регистр. Ваттметр (изит. Турбины)

Д — 335 Д — 335 СА3 — И680 И — 344 И — 348 Д — 335

0,5 0,5 2,5 — 10 0,5

— — — 10 — —

0,5 0,5 2,5 — 10 0,5

Итого

Принимаем контроль кабель АКРВГ с жилами сечением 4 мм2

Устанавливаем трансформатор напряжения 3НОМ.06-20УЗ

прибор

Тип

S одной обмотки, ВА

Число обмоток

cosφ

sinφ

Число приборов

Общая потр. мощность

P, Вт

Q, вар

1. Вольтметр 2. Ваттметр 3. Варметр 4. Датчик активной
мощности 5. Датчик реактивной мощности 6. Счетчик активной энергии 7.
Ваттметр регистрирующий 8. Вольтметр регистрирующий 9. Частотомер

Э-335 Д-335 Д-335 Е-829 Е-830 И-680 Н-348 Н-344 Э-372

2 1,5 1,5 10 10 2Вт 10 10 3

1 2 2 — — 2 2 1 1

1 1 1 1 1 0,38 1 1 1

0 0 0 0 0 0,92 0 0 0

1 2 1 1 1 1 1 1 2

2 6 3 10 10 4 20 10 6

— — — — — 9,7 — — —

Итого

9,7

выбранный трансформатор 3НОМ 06-20 имеет номинальную мощность 75 ВА в
классе точности 0,5, необходимом для присоединения счетчиков. Таким образом,

S2расч=71,65 ВАработать в выбранном
классе точности.

Вторичная нагрузка РТСН

выбираем трансформатор тока ТЛ10

r2ном=0,4; Kтер=6; tтер=3 с. l=40 м

Расчетные данные

Каталожные данные

Uуст=6,3 кВ Imax=2,29 кА

Uном=10 кВ Iном=3 кА

Вторичная нагрузка трансформатора тока

Прибор

Тип

Нагрузка фазы, ВА

Амперметр Ваттметр Счетчик активной энергии

Э — 335 Д — 335 СА3 — И680

— 0,5 2,5

0,5 — —

— 0,5 2,5

Итого

0,5

Принимаем контроль кабель АКРВГ с жилами сечением 4 мм2

Устанавливаем трансформатор напряжения 3НОМ.06-6УЗ

прибор

Тип

S одной обмотки, ВА

cosφ

sinφ

Число приборов

Общая потребляемая мощность

P, Вт

Q, вар

Ваттметр Счетчик активной энергии Вольтметр (междуфазный)
Вольтметр (трехфазный)

Д-335 И-680 Э-335 Э-335

1,5 2Вт 2 2

1 0,38 1 1

0 0,92 5 0

1 1 1 1

3 4 2 2

0 9,7 0 0

Итого

9,7

выбранный трансформатор 3НОМ 06-6УЗ имеет номинальную мощность 50 ВА в
классе точности 0,5, необходимом для присоединения счетчиков. Таким образом,

S2расч=14,65 ВАработать в выбранном
классе точности. Блочный трансформатор

выбираем трансформатор тока ТФЗМ 220

r2ном=1,2; Kтер=6; tтер=3 с. l=40 м

Расчетные данные

Каталожные данные

Uуст=220 кВ Imax=0,95 кА

Uном=220 кВ Iном=1,2 кА

Вторичная нагрузка трансформатора тока

Прибор

Тип

Нагрузка фазы, ВА

Амперметр регистр.

Э — 335

—

0,5

—

Итого

0,5

Принимаем контроль кабель АКРВГ с жилами сечением 4 мм2

Шипы РУ ВН

выбираем трансформатор тока ТФЗМ 220

r2ном=1,2; Kтер=6; tтер=3 с. l=100 м

Расчетные данные

Каталожные данные

Uуст=220 кВ Imax=0,95 кА

Uном=220 кВ Iном=1,2 кА

Вторичная нагрузка трансформатора тока

Прибор

Тип

Нагрузка фазы, ВА

Амперметр Суммирующий ваттметр

Э — 335 И-348

0,5 10

0,5 —

0,5 10

Итого

10,5

0,5

10,5

Принимаем контроль кабель АКРВГ с жилами сечением 4 мм2.

линии в систему 220 кВ

Выбираем трансформатор тока ТФЗМ 220

r2ном=1,2; Kтер=6; tтер=3 с. l=100 м

Расчетные данные

Каталожные данные

Uуст=220 кВ Imax=0,95 кА

Uном=220 кВ Iном=1,2 кА

Вторичная нагрузка трансформатора тока

Прибор

Тип

Нагрузка фазы, ВА

Амперметр регистр. Ваттметр Варметр Счетчик активной
энергии Счетчик реактивной энергии

Э — 335 Д — 335 Д — 335 СА3 — И680 И — 689

0,5 0,5 0,5 2,5 2,5

0,5

0,5 0,5 0,5 2,5 2,5

Итого

6,5

0,5

6,5

Принимаем контроль кабель АКРВГ с жилами сечением 4 мм2

Устанавливаем трансформатор напряжения 3НОМ.06-20УЗ на РУВН 220 кВ

прибор

Тип

Место установки

S одной обмотки ВА

Число обмоток

cosφ

sinφ

Число приборов

Общая потребляемая мощность

P, Вт

Q, вар

1. Вольтметр 2. Ваттметр 3. Варметр 4. Счетчик активной
энергии 5. Счетчик реактивной энергии 6. Вольтметр 7.Частотомер 8. Вольтметр
регистрирующий 9. Вольтметр суммирующий 10. Частотомер 11. Вольтметр 12.
Синхроноскоп

Э-335 Д-335 Д-335 И-680 И-689 Э-350 Н-397 Н-393 И-348
Э-362 Э-350 Э-373

Линия в систему 220 кВ Сборные шины

2 1,5 1,5 2 3 2 7 10 10 1 2 1

1 2 2 2 2 1 1 1 2 1 1 1

1 1 1 0,38 0,38 1 1 1 1 1 1 1

0 0 0 0,925 0,925 0 0 0 0 0 0 0

3 3 3 3 3 1 1 1 1 2 2 1

6 9 9 12 18 2 7 10 20 2 4 1

0 0 0 29,2 43,8 0 0 0 0 0 0 0

Итого

100

S2расч=123,8 ВАработать в выбранном
классе точности. Местная нагрузка

Трансформатор тока на НН понизительного трансформатора:

Выбираем трансформатор тока ТЛ 10

r2ном=0,4; Kтер=6; tтер=3 с. l=50 м.

Расчетные данные

Каталожные данные

Uуст=6,3 кВ Imax=2,88 кА

Uном=10 кВ Iном=3 кА

Вторичная нагрузка трансформатора тока

Прибор

Тип

Нагрузка фазы, ВА

Амперметр регистр. Ваттметр Счетчик активной энергии
Счетчик реактивной энергии

Э — 335 Д — 335 СА3 — И680 СДУ — И689

— 0,5 2,5 2,5

0,5 — — —

— 0,5 2,5 2,5

Итого

5,5

0,5

5,5

Принимаем контроль кабель АКРВГ с жилами сечением 4 мм2

Устанавливаем трансформатор напряжения 3НОМ.06-20УЗ на РУВН 220 кВ

прибор

Тип

Место установки

S одной обмотки, ВА

Число обмоток

cosφ

sinφ

Число приборов

Общая потребляемая мощность

P, Вт

Q, вар

Ваттметр Счетчик активной энергии Счетчик реактивной
энергии Вольтметр (междуфазный) Вольтметр (трехфазный) Вольтметр

Д-335 И-680 И-689 Э-335 Э-335 Э-335

Сборные шины 10 кВ

1,5 3 Вт 3 Вт 2 2 2

2 2 2 1 1 1

2 0,38 0,38 1 1 1

0 0,925 0,925 0 0 0

1 1 1 1 1 3

3 6 6 2 2 6

0 14,5 14,5 0 0 0

Итого

S2расч=38 ВАработать в выбранном
классе точности.

Удаленная нагрузка

Трансформатор тока на НН понизительного трансформатора:

Выбираем трансформатор тока ТЛ 10

r2ном
= 0,4; Kтер = 6; tтер = 3 с. l = 50
м.

Расчетные данные

Каталожные данные

Uуст=6,3 кВ Imax=1,46 кА

Uном=10 кВ Iном=2 кА

Вторичная нагрузка трансформатора тока

Прибор

Тип

Нагрузка фазы, ВА

Амперметр регистр. Вольтметр Счетчик активной энергии
Счетчик реактивной энергии

Э — 335 Д — 335 СА3 — И680 СДУ — И689

— 0,5 2,5 2,5

0,5 — — —

— 0,5 2,5 2,5

Итого

5,5

0,5

5,5

Принимаем контроль кабель АКРВГ с жилами сечением 4 мм2

Устанавливаем трансформатор напряжения 3НОМ.06-20УЗ на РУВН 220 кВ

прибор

Тип

S одной обмотки, ВА

Число обмоток

cosφ

sinφ

Число приборов

Общая потребляемая мощность

P, Вт

Q, вар

Ваттметр Счетчик активной энергии Счетчик реактивной
энергии Вольтметр (междуфазный) Вольтметр (трехфазный) Счетчик активной
энергии Счетчик реактивной энергии Вольтметр

Д-335 И-680 И-689 Э-335 Э-335 И-674 И-673 Э-335

Сборные шины 10 кВ

1,5 3 Вт 3 Вт 2 2 3 Вт 3Вт 2

2 2 2 1 1 2 2 1

2 0,38 0,38 1 1 0,38 0,38 1

0 0,925 0,925 0 0 0,925 0,925 0

1 1 1 1 1 5 5 3

3 6 6 2 2 30 30 6

0 14,5 14,5 0 0 73 73 0

Итого

175

S2расч=195 ВАработать в выбранном
классе точности.

Устанавливаем трансформатор напряжения для местной и удаленной нагрузок
3НОГ-220-79 УЗ

прибор

Тип

Место установки

S одной обмотки, ВА

Число обмоток

cosφ

sinφ

Число приборов

Общая потр. мощность

P, Вт

Q, вар

Вольтметр (регистрирующий) Вольтметр (с переключателем)

Э-335 Н-344

РУВН 220 кВ

2 10

1 1

0 0

1 1

2 10

0 0

Итого

S2расч=12 ВАработать в выбранном классе
точности 0,5.

10. Проверить трансформаторы собственных нужд по условиям самозапуска

начальное напряжение на шинах самозапускающееся нагрузки

Где: Uист — напряжение источника питания в
о.е. в режиме х.х. с учетом РПН=1 — 1,1

x∑ — суммарное сопротивление до СН
через ПРТСН

Uнач = 0,3 > Uминном=0,55 — самозапуск не будет успешным

Литература

1. Неклепаев
Б.Н., Крючков И.П. Электрическая часть станций и подстанций. Справочные
материалы для курсового и дипломного проектирования. — М.: Энергоатомиздат,
1989. — 608 с.

2. Рожков
Л.Д. Козулина В.С. Электрооборудование электроснабжения.- М Энергоатомиздат.
1987. — 648 с.

. Справочник
по проектированию электроснабжения (под редакцией Ю.Г. Барыбина, Л.Е. Федорова,
А.Г. Смирнова), 1990. — 576 с.

Учебная работа. Расчет и подбор электрооборудования станции

Учебная работа. Расчет и подбор электрооборудования станции

Как? Вы еще не читали? Ну это зря...
