Прямоугольный диэлектрический волновод

Содержание

Ведение

1.       Теория
диэлектрического прямоугольного волновода

2.
Решение основных уравнений

3.
Полученные результаты

.
Вывод

Список
литературы

приложение
А

Приложение
Б


Введение

Целью данной работы является то, что нам надо было решить
уравнения Максвелла, дисперсионные уравнения, размеры волновода, а также такие
составляющие как сопротивление в волноводе, коэффициент дисперсии, длину волны
критическую, фазовую и групповые скорости. Значения мощностей предельных и
допустимых, коэффициенты распространения волны. Также надо построить поля для
волн Hx, Hz, Ey.


1. Теория диэлектрического прямоугольного
волновода

Плоская диэлектрическая пластина с параметрами m0eа толщиной 2d в направлении координаты
x,бесконечно протяженная
вдоль координаты y и оси z (рис.1.1) помещена в
воздухе. При z<0 пластина обрывается и входит в рупор, также
бесконечно протяженный вдоль оси y и создающий
электромагнитное поле, излучаемое вдоль оси z. В результате воздействия
этого поля в пластине и вокруг неё создается волна, параметры которой
необходимо определить.

Рис. 1.1

В рупоре, где осуществляется возбуждение пластины, вектор
Пойтинга возбуждающего поля может иметь различное направление относительно
нормали к пластине, совпадающей с осью x. Если угол, составленный
вектором Пойтинга и осью x, меньше угла полного внутреннего отражения, то в
соответствии с анализом подобных процессов волна, попавшая изнутри диэлектрика
на границу раздела диэлектрик — воздух, преломится на границе и выйдет в
воздух. Если угол, составленный вектором Пойтинга и осью x, равен или больше угла
полного внутреннего отражения, то такая волна отразится от границы раздела с
воздухом и, попав под тем же углом на другую границу раздела, вновь отразится
от нее. Этот процесс будет продолжаться по мере продвижения волны вдоль оси z. В результате в
диэлектрической пластине возникает волна обычного волнового типа,
распространяющаяся в пластине с фазовой скоростью, превышающей скорость света в
диэлектрике c. То есть в пластине будет распространяться быстрая волна. В
соответствии с явлением полного внутреннего отражения в воздухе у поверхностей
пластины образуется медленная волна, распространяющаяся вдоль оси z, с фазовой скоростью,
меньшей скорости света в воздухе c0.. обе волны (внутренняя и
внешняя) образуют единое электромагнитное поле с одной и той же фазовой
скоростью uф, удовлетворяющей неравенству

 (1.1)



та к как с<c0,
соблюдение этого равенства возможно.

Таким образом, волна, обладающая фазовой скоростью uф внутри и вне диэлектрика, по отношению к скорости света в
диэлектрике может быть быстрой, а по отношению к скорости света в воздухе —
медленной.

Бесконечно протяженная пластина представляет собой идеализацию
реальных волновых систем , однако это существенно упрощает анализ и позволяет
наглядно проследить процессы, происходящие в волноводах медленных волн.

2.
Решение основных уравнений

Чтобы вычислить основные параметры надо решить уравнения
Максвелла

    (2.1)

       (2.2)


равенство векторов выполняется, если выполняется равенство
проекций:

                    (2.3)

подставляя экспоненциальные составляющие в дифференциальные
уравнения, и, решая их, получим

подставляя полученное выражение в уравнение максвелла, получим

 (2.4)

 (2.5)

приравнивая уравнения (1.1) и (1.4), (1.5) получим

 (2.6)

 (2.7)


Произведя некоторые преобразования, т.е. сделать замену c2=k2-b2, где k=w2em, получим
систему уравнений

  (2.8)

так как волна типа H, то Ez=0, Ex=0, Hz=0, Hy=0

и тогда система уравнений (2.8) получится такая

 (2.9)

 (2.10)

пусть w2 em=k2, тогда

для Hz получим

так как  тогда

,

но  , тогда

поскольку здесь участвует две среды, то уравнения для Hz можно записать для диэлектрика

 (2.11)

а для воздуха ,

Но коэффициент  не удовлетворяет условия теоремы единственности и тогда для
воздуха уравнение примет вид

 (2.12)

подставим полученные значения для Hz в уравнения в (2.9) и (1.10) получаем

 (2.13)


 (2.14)

для определения поперечных волновых чисел c1, c2 необходимо применить граничные условия на
границе диэлектрик воздух. Составляющие Hx, Ey, определяющие вектор Пойтинга,
ориентированный вдоль оси z , изменяется
по закону sin(cd), т.е.
представляет собой нечетные функции по координате x.

Получаем

 (2.15)

 (2.16)

где m1= m2=m0

чтобы получить дисперсионные уравнения необходимо почленно
разделить (2.16) на (2.17), находим

 (2.17)

умножим обе части уравнения (2.17) на d получаем трансцендентное уравнение, связывающее поперечные
волновые числа c1, c2

 (2.18)

 (2.19)

помножим (2.19) на d2

введем обозначение

тогда получаем

 (2.21)

Соотношение (2.21) представляет собой уравнение окружности в
координатах c1d, cd радиуса R. Решая совместно трансцендентное уравнение (2.18) и уравнение
(2.21) находим значения поперечных волновых чисел c1, c2. Решаем уравнения с помощью ЭВМ. Точки
пересечения окружностей с кривыми (2.18) дают значения c1, c2, откуда для заданной полутолщины пластины
d определяют поперечные волновые числа
(смотри приложение Б).

Волна типа H10 может существовать только при R>0, а существование волн Hm0 будет

 (2.22)


подставляя значения R из выражения
(2.20), получаем

при заданных параметрах пластины это выражение позволяет получить
значения критической частоты

 (2.23)

из уравнения (2.23) возможно найти толщину пластины, путем
простейших выводов формул и решения промежуточных уравнений получили

 (2.24)

зная критическую длину можно найти коэффициент дисперсии

 (2.25)

где l в одном случае
lmin, а в другом lmax

вычислив коэффициент дисперсии можно найти ряд параметров, найдем
длину волны в волноводе

 (2.26)

 (2.27)

теперь найдем в волноводе волновое сопротивление

 (2.28)

фазовую и групповую скорость можно найти также при помощи
коэффициента дисперсии

 (2.29)

 (2.30)

зная значения c1 и c2 можно
вычислить значения коэффициента распространения волны H10

 (2.31)

вычислим предельную мощность волновода, зная толщину диэлектрика и
коэффициент дисперсии


 (2.32)

где Епр=30 кВ/см

у каждого волновода есть своя предельная мощность

 (2.33) где gизменяется от 4
до 5



.
полученные результаты

Результаты
получены для двух длин волн l1 и l2 распишем полученные
значения


Вывод

Проделав данную работу, я ознакомился с таким понятием как
диэлектрический волновод, познал, как распространяется волна в волноводе. Также
приобрел навык расчета уравнений Максвелла, уравнений Гельмгольца, дисперсионных
уравнений. прямоугольного волновода и рассчитал все положенные параметры
расчета.

диэлектрический
волновод максвелл дисперсионный


список
литературы

1.
Вольман В.И. Техническая электродинамика. — М.: Связь, 1971 486 с.

.Федоров
Н.Н. основы электродинамики. — М.: Высшая школа, 1980, 399 с.

.Никольский
В.В., Никольская Т.И. Электродинамика и распространение радиоволн. — М.: Наука,
1989, 540 с.

.Никольский
В.В. Теория электромагнитного поля. — М.: Высшая школа, 1964, 379 с.


приложение
А

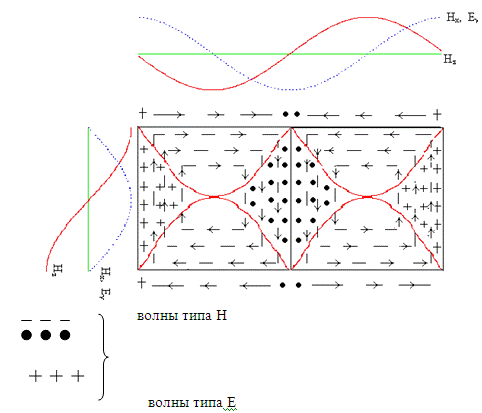

Структура электрического поля в прямоугольном волноводе с
длиной волны H10.



приложение
Б

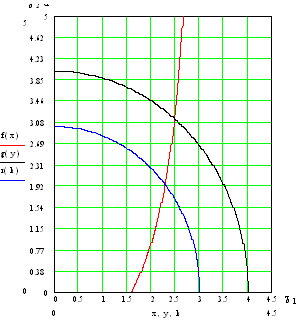

Решение трансцендентных уравнений
